Disgrifiad
| Math o ffibr: | OM4 | Deunydd cebl: | LSZH, PVC, OFNP, OFNR |
|---|---|---|---|
| Cyfrif Ffibr: | 12 Craidd | Math Pwyleg: | UPC |
| Lliw cebl: | Porffor | Math o gysylltydd: | Senko MPO Benyw, LC |
| Golau Uchel: |
Cebl fanout LC mpo, Cebl fanout OM4 LC mpo, 3.0mm rhuban cebl ffibr optig |
||

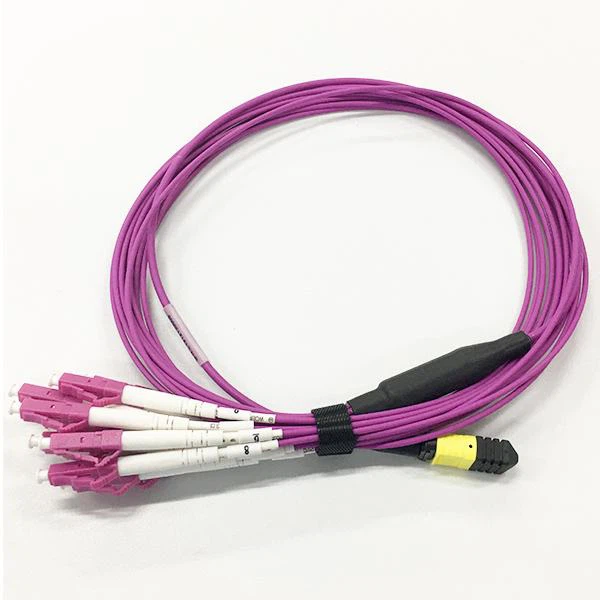

Cebl Fanout 12F MPO
Violet OM4 MPO - Cebl Fanout LC, 3.0mm 12F cebl ffibr optig rhuban
Mae ceblau fanout ORC MPO yn addas ar gyfer cymwysiadau hyd at 100G i gysylltu rhwng cyfarpar neu i ryng-gysylltu modiwlau/paneli mewn canolfan ddata. Gellir defnyddio'r cebl fanout hefyd ar gyfer trawsnewidiadau rhwng cyfarpar lled band uchel i isel.
Nodweddion
◆ Fersiwn safonol ac Elite MT ferrule ar gael
◆ 4 craidd, 8 craidd, 12 craidd, 16 craidd a 24 cores cysylltydd MPO/MTP® ar gael
◆ Modiwl torri allan ffactor bach o MPO i goesau LC neu SC 2.0mm SX, DX neu Uniboot
◆ Cydymffurfio â TIAFOCIS5/604-5, Bellcore GR-1435
◆ Canllaw manwl gywir PIN sicrhau'r paru cywir
Cais
◆ Canolfannau Data, Cydleoli DC
◆ Cydlynu â phlatiau addasydd MPO/MTP®
◆ Casetiau MPO, raciau
◆ Rhwydweithiau telathrebu
◆ LAN neu rwydwaith campws eang
Manyleb
1. Tymheredd Gweithredu a Storio
|
|
Paramedrau |
Minnau |
Max |
Uned |
|
1 |
Tymheredd Gweithredu |
-40 |
70 |
gradd |
|
2 |
Tymheredd Storio |
-40 |
70 |
gradd |
2. Perfformiad Optegol
|
Eitem |
Paramedrau |
||||
|
Cysylltydd MPO/MTP® |
SM(1310nm/1550nm) |
MM(850nm) |
|||
|
Safonol |
Colled Isel |
Safonol |
Colled Isel |
||
|
Colled Mewnosod |
Nodweddiadol |
0.5dB |
0.2dB |
0.5dB |
0.2dB |
|
Uchafswm |
0.7dB |
0.35dB |
0.7dB |
0.35dB |
|
|
Colled Dychwelyd |
>=60dB ar gyfer APC |
-- |
|||
|
>=40dB ar gyfer PC |
>=20dB ar gyfer PC |
||||
|
Dyn Fenyw |
Gwryw: gyda Pin; Benyw: heb Pin |
||||
|
Cysylltydd LC/FC/SC |
||||
|
Eitem |
SM |
MM |
||
|
|
1310nm/1550nm IL(dB) |
1310nm/1550nm RL(dB) |
850nm IL(dB) |
850nm RL(dB) |
|
PC |
<=0.2 |
>=50 |
<=0.3 |
>=25 |
|
APC |
<=0.3 |
>=60 |
N/A |
N/A |
3. Paramedrau Geometreg
|
MT |
||||
|
Mesur |
Terfynau Pasio/Methu |
|||
|
Paramedrau |
Minnau |
Max |
||
|
|
|
|
||
|
Radiws Crymedd |
Echel hir |
2000mm |
∞ |
|
|
Echel fer |
50mm |
∞ |
||
|
Ongl |
Echel hir |
-0.2 gradd |
0.2 gradd |
|
|
Echel fer |
APC |
7.8 gradd |
8.2 gradd |
|
|
PC |
-0.2 gradd |
0.2 gradd |
||
|
Uchder Ffibr |
1000nm |
3000nm |
||
|
Uchder Ffibr Gwahanol |
N/A |
500nm |
||
|
Uchder Ffibr Cyfagos |
N/A |
300nm |
||
|
Hyd Ferrule |
7.9mm |
N/A |
||
|
FC/LC/SC UPC |
||
|
Eitem |
Pasio/Methu |
|
|
Paramedrau |
Minnau |
Max |
|
FC ROC |
10.00mm |
25.00mm |
|
LC ROC |
7.00mm |
25.00mm |
|
Uchder Ffibr |
-100.00nm |
50.00nm |
|
Gwrthbwyso Apex |
0.00μm |
50.00μm |
|
APC FC/SC/LC |
||
|
Eitem |
Pasio/Methu |
|
|
Paramedrau |
Minnau |
Max |
|
ROC |
5.0mm |
12.00mm |
|
Uchder Ffibr |
{{0}}.0nm |
50.0nm |
|
Gwrthbwyso Apex |
0.00μm |
50.00μm |
|
APC Angle |
7.700 deg |
8.300 deg |
|
Gwall Allwedd |
-0.500deg |
0.500deg |
4. Manylion Connector
Manteision Cynnyrch
◆ Rydym yn pasio llawer o systemau ansawdd dilysu, fel ISO, RoHS; ac wedi pasio'r Clyweliad Cyflenwr o'r cyfrif allweddol.
◆ Mae gennym allu cynhyrchu uchel. Capasiti llinyn clwt safonol yw 15, 000 cysylltydd y dydd a chynhwysedd cynnyrch MT yw 3000 o gysylltwyr y dydd.
◆ Mae ein safon brofi yn llawer trwyadl. Mae pob cebl yn cael ei brofi'n unigol yn ein llinell gynhyrchu yn ogystal â 100% yn cael ei brofi gan yr adran QC.
◆ Mae ein gwasanaeth yn gymwys. Rydym yn mynnu gwasanaeth ymatebol a gwybodus i bob cwsmer
Sgwrs Llif Proses ORC QC
FAQ
1. C: Sut allwch chi brofi siwmper modd sengl?
A: Mae ein ceblau patsh modd sengl wedi'u profi ar gyfer archwiliad wyneb diwedd, IL singlemode a phrofion RL.
2. C: A yw'r ceblau hyn yn gydnaws ag amrywiaeth o fodiwlau?
A: Oes, gall ceblau LC fod yn gydnaws â SFP, SFP + (BIDI SFP +), XFP, gall ceblau SC fod yn gydnaws â BIDI SFP, GBIC, X2 a XENPAK.
3. C: Beth yw eich amser arweiniol ar gyfartaledd?
A: Mae ein hamser arweiniol yn cael ei reoli o fewn 5 diwrnod gwaith ar gyfer y cynhyrchion rheolaidd. Ar gyfer y cynhyrchion MT, ein gallu yw 3000 o gysylltwyr y dydd.
4. C: A allwch chi gynhyrchu yn ôl y samplau rydyn ni'n eu hanfon atoch chi?
A: Wrth gwrs, gallwn gynhyrchu yn ôl eich samplau neu luniadau technegol.
